職人の感から見る外壁塗装　現場診断｜名古屋　小林塗装

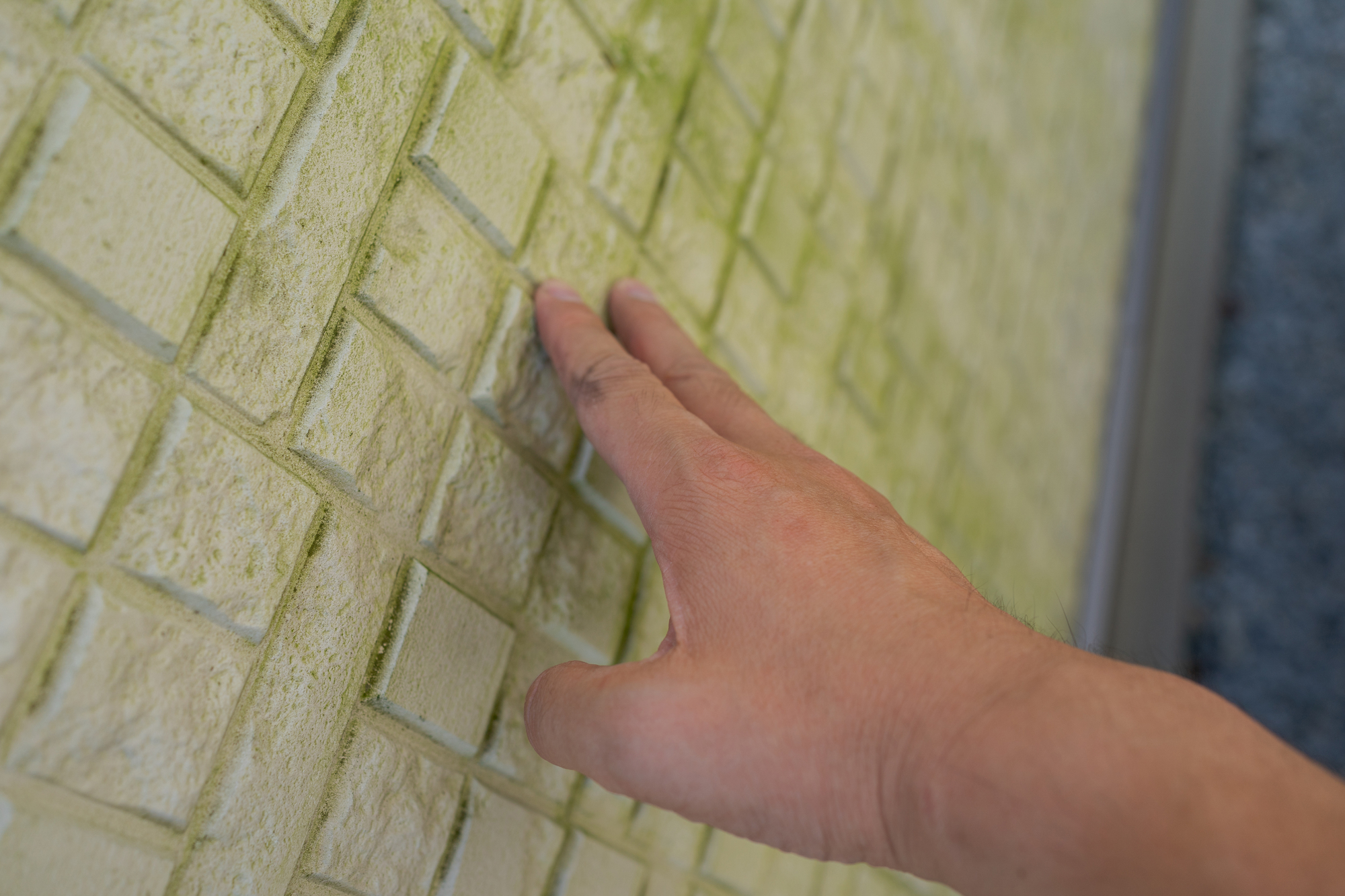

A1．あります。むしろ、触らないと分からない劣化の方が多いです。
外壁は劣化が進むと、粉っぽさ（チョーキング）、弾力の低下、ざらつきの増加などが出ますが、写真や遠目では判断しづらいことが多いです。
しかし、指先で触ると「表面の抵抗感」「粉の付き方」「塗膜の硬さ」が一瞬で伝わってきます。
これは感覚的な話に聞こえるかもしれませんが、実務的には“塗膜の防水性・密着性・劣化の進み方”を推定する一次診断として、とても重要な情報になります。

たとえばチョーキングひとつ取っても、単に「白い粉が付く」だけではなく、
粉の粒の細かさ、付き方（べったり／うっすら）、触った後の“乾き方”の印象で、
「表層樹脂が先に痩せているタイプか」「汚れの固着が進んでいるタイプか」など、状態の方向性が見えてきます。
さらに、同じ面でも南面・北面・風当たり・軒の出の深さによって触感が違うため、外壁全体を“面ごと”に分けて診るのが職人の基本です。

そして現場で意外と多いのが、触ったときに感じる「カサカサ感」です。
この“乾いた紙みたいなカサつき”は、単なる乾燥というより、表層の塗膜が下地からわずかに浮いてきている（層間・下地との密着が弱くなっている）サインであることがあります。
見た目ではまだ大きな膨れが出ていなくても、触ると「表面だけ軽い」「皮が薄く浮いている感じ」がする――こういう状態ですね。

特にこの症状は、仕上げ体系の特徴として
・微弾性フィラー＋マスチック工法＋トップコート仕上げ
・単層弾性仕上げ
・弾性リシン仕上げ
といった、いわゆる弾性系・追従性のある仕上げで出やすい傾向があります。
弾性仕上げは、微細なひび割れへの追従性や意匠性という強みがある一方で、経年で表層が硬化しやすい、紫外線・熱・雨水の影響で層間のバランスが崩れやすいといった“癖”もあります。

具体的には、表面（トップコート側）が先に硬くなり、下層の弾性層との伸び縮みの差が大きくなると、
層間に微細な剥離（浮き）が生じ、その結果として触るとカサカサした感触が出ることがあります。
さらに、日陰面や結露しやすい面では、微量の水分が関与して“浮きやすい状態”を後押しすることもあるため、
私たちは「触感」だけでなく、面ごとの環境条件（方位・通気・軒・植栽・雨掛かり）も合わせて読み解きます。

もちろん「カサカサ＝すぐ全面剥がれ」ではありません。
大切なのは、浮きの程度（点か面か）、範囲（局所か広範囲か）、原因（下地水分／層間密着／既存塗膜の劣化）を切り分けることです。
そのために、叩き診断（音）で反響の違いを確認し、目視で膨れ・割れ・白化の有無を追い、必要に応じて含水の推定や乾燥条件まで踏み込みます。
そして診断結果に応じて、下地処理（浮き部の除去・補修・シーラー選定・フィラー調整）と塗装仕様を組み立て、“次の塗膜が長持ちする下地”に整えてから仕上げる――ここが職人仕事の要所です。

A2．音は、外壁の“中身”を教えてくれます。
外壁を軽く叩くと、同じ壁でも「反響の仕方」が変わり、下地の密着・空洞・浮きといった状態を推定できます。
具体的には、
・コンコン → 下地と塗膜が健全（密着が保たれている状態）
・ボコッ → 浮き・剥離の可能性（層間や下地側で空間ができている状態）
・パサッ → 下地の劣化や空洞（基材が痩せていたり、脆くなっている状態）
・カサカサ → 塗膜の浮き（表層側が“薄く”浮いてきている状態）
といった具合に、音がはっきり変わります。
これは「音当てクイズ」ではなく、打診で“壁の内部構造の異常”を拾うという、外壁診断の基本動作のひとつです。

特にモルタル外壁やリシン・スタッコなどは、表面は無傷でも内部で浮きが進行していることがあります。
たとえば、雨水が微細なクラックから回り、乾湿を繰り返すことでモルタルが局所的に弱り、表面には出にくい“層間のゆるみ”が育ってしまうケースですね。
こうした状態は、目視だけでは見落としやすいのですが、叩くと音が変わるので早い段階で気づけます。

また、弾性系の仕上げや複層仕上げでは、音の読み方が少しだけ難しくなります。
塗膜が厚い分、表層の反響がマイルドに聞こえることがあり、だからこそ職人は「叩く強さ」や「叩く位置」を細かく変えながら、面で判断します。
さらにモルタルやALCの基材で、いわゆる爆裂欠損（内部鉄部の腐食膨張による破壊）が進んでいると、叩いたときの反響が「鈍い音」になったり、場所によっては“空洞感”が強く出るケースもあります。

こうした違和感を無視して塗ると、数年後に膨れ・剥がれとして表面化し、結果的に補修範囲も費用も大きくなりがちです。
だから私たちは、塗る前に音で状態を確認し、必要な補修（浮き補修・注入・カット補修など）を工程に組み込みます。
「塗る前に、直すべきところを直す」――当たり前に見えて、耐久性を大きく左右する大切な段取りです。

A3．においだけで「希釈過多」「施工不良」「塗料の良し悪し」を断定することはできません。
ただし職人は、においを“結論を出す材料”ではなく、“異常に気づくための初期センサー”として使っています。
具体的には、「いつも使っている塗料と比べて、揮発の仕方が違う」「乾燥時間に対して、においの抜けが明らかに遅い」といった相対的な違和感を拾い、材料・下地・乾燥条件を一度立ち止まって見直す“入口”にします。

たとえば水性のエマルション塗料（アクリル・ウレタン・シリコン系など）は、塗料自体が水を媒体としているため、
・規定以上の加水
・開封後の長期保管
・夏場の高温環境での放置
といった条件が重なると、塗料缶の中で微生物による劣化（いわゆる腐敗）が起こる可能性があります。
この場合、通常の水性塗料とは明らかに違う、酸っぱい・生臭い・下水のような異臭を感じることがあり、ここで初めて「材料そのものに問題がないか」を疑います。

ただし重要なのは、においだけで劣化を断定しないことです。
実務では、
・分離や沈殿の有無
・攪拌後の戻り具合
・ダマや泡立ちの異常
・粘度の不自然な低下
・塗布後の乾燥挙動（いつまでもベタつく、乾きムラが出る）
といった物理的な状態変化を必ずセットで確認し、「使っていい材料かどうか」を判断します。

一方で、においの原因が塗料ではなく下地側にあるケースも少なくありません。
塗装面や下地に水分が残っていたり、通気不良・結露・雨水の回り込みがあると、塗料臭とは別に
カビ臭（湿った押入れや古い木材のようなにおい）を感じることがあります。

この場合、問題は「塗った塗料」ではなく、
・既存塗膜の中に閉じ込められた水分
・北面や日陰面に多い慢性的な結露環境
・クラックや取り合い部からの微細な漏水
といった下地環境そのものにあります。
においは、その環境を教えてくれる“結果”であって、原因ではありません。

そして、もうひとつ大切なのが溶剤（油性）塗料の「換気」です。
溶剤系塗料は、揮発成分（有機溶剤）が空気中に広がるため、換気が不足すると室内・室外を問わず、気分不良や頭痛、めまいなどの原因になることがあります。
特に、シャッターを閉めたガレージ内、風の通らない勝手口まわり、密閉されやすい倉庫や室内での塗装では、においがこもりやすく注意が必要です。

職人側としては「においが強い＝仕上がりが悪い」という話ではなく、においが強く残る環境＝換気不足で、健康リスクが上がるという点を重視します。
そのため現場では、作業動線や風向きを見ながら、養生の仕方・開口部の扱い・送風の当て方を調整し、必要に応じて防毒マスクなどの保護具も適切に使います。
お客様側でも、施工中はできる範囲で窓を開ける、近くに長時間滞在しないなど、無理のない範囲でご協力いただくとより安心です。

まとめると、においは判断材料のひとつに過ぎませんが、見落とすと“再発”や“体調リスク”につながる重要なサインです。
五感で違和感を拾い、理屈で原因を切り分け、工程で確実に潰す――それが職人の考える「におい」の扱い方です。

A4．色そのものよりも、「ムラの出方」と「表情」です。
一見きれいに見えても、艶の出方が不自然だったり、ローラー跡の流れに違和感があったり、光の反射が均一でなかったりすると、職人の目にはすぐ分かります。
こうした表情の乱れは、ほぼ例外なく“工程の乱れ”が結果として表に出たものです。

職人は仕上がりを正面から眺めるだけでなく、距離を変えたり、斜めから光を当てたりしながら、塗膜が面として均一に成立しているかを確認します。
写真では分からなくても、現場では「理屈が通っているかどうか」が表情に必ず現れます。

具体的に、見た目でチェックしているポイントは次のような点です。

• ✔ 脆弱な塗膜
  表面が締まらず、粉っぽい・頼りない印象の塗膜は、塗布量不足や希釈の影響、下地の吸い込み過多、乾燥条件のズレが疑われます。
  一見問題なさそうでも、耐久性に影響が出やすい状態です。
• ✔ 刷毛筋・ローラー跡
  施工者の腕だけでなく、塗料の粘度、乾燥スピード、塗り継ぎのタイミングによっても出ます。
  特に付帯部や狭い面では、条件が揃わないと筋が残りやすくなります。
• ✔ 吹きムラ
  吹付けは均一に見えやすい反面、ガン距離・吐出量・風の影響で膜厚差が生まれやすく、
  艶ムラ・色ムラとして後から浮き上がることがあります。
• ✔ パテあと
  下地補修の段差や研磨不足、吸い込み差があると、仕上げ後に“影”や“線”として現れます。
  パテの形が見える時点で、下地処理の精度を疑います。
• ✔ ケレン不足（素地調整不足）
  鉄部・板金・金物類では特に重要で、旧塗膜やサビが残ると密着不良の起点になります。
  仕上がり直後は分からなくても、剥がれや膨れとして数年後に表面化します。
• ✔ 掃除不足（粉・汚れ・油分の残留）
  高圧洗浄や拭き取りが不十分だと、塗膜が下地にしっかり噛まず、ザラつき・ブツ・密着不良の原因になります。
• ✔ ぶつ・ゴミの混入
  砂ぼこり、繊維、虫、研磨粉などが塗膜に噛み込むと、表面にポツポツとした異物感が残ります。
  これは養生・清掃・施工タイミング（風・湿度）の管理が不十分なサインです。
• ✔ 水分の混入
  下地が十分に乾いていない状態で塗装すると、艶引け・白化・ムラの原因になります。
  特に結露しやすい北面や日陰面では、見た目以上に水分管理が重要です。
• ✔ シーリングのブリード汚染
  可塑剤が塗膜に移行すると、シーリング周辺が黒ずんだり、ベタついたりします。
  これは塗料の不具合ではなく、下塗り材やブリード対策不足が原因で起こる典型例です。

このように、ムラや違和感は単なる「見た目の問題」ではなく、
塗布量・下地吸い込み・乾燥条件・下地処理・環境管理といった工程全体のズレが、表情として現れた結果です。

私たちは「今きれいに見えるかどうか」よりも、理屈通りの塗膜になっているかを重視します。
表情に違和感があれば、工程を戻してでも整える。
それが、数年後に「やってよかった」と感じていただくための、職人としての基本姿勢です。

A5．いいえ。職人の五感は「勘」ではなく、経験と理論が積み重なった“判断装置”です。
触って違和感を覚える、叩いて音が変だと感じる、においがいつもと違う、見た目の表情に引っかかる――
それらは偶然のひらめきではなく、数百件・数千件の現場で蓄積された“再現性のある感覚”です。

私たちは、五感だけで判断して工事を進めることはありません。
実際の現場では、
① 五感で違和感を察知する
② その違和感を、材料特性・下地構造・環境条件の理屈で切り分ける
③ 工程・仕様・施工方法に落とし込む
という順序で判断します。

たとえば「触るとカサカサする」という感覚ひとつでも、
・表層塗膜の浮きなのか ・下地水分が関係しているのか ・弾性層とトップコートの相性なのか を理論で整理し、「だから、この下地処理と、この塗料、この工程が必要」という形に組み立てます。

この考え方は、そのまま品質保証にもつながっています。
なぜなら、保証とは「何年持ちます」と言い切ることではなく、
不具合が起きにくい理由を、工事前から積み上げていくことだからです。

下地の状態を読み違えたまま塗れば、どんな高性能塗料でも長持ちはしません。
逆に、五感と理屈で状態を正確に捉え、直すべきところを直し、守るべきところを守った塗装は、時間が経ってから差が出ます。

私たちが大切にしているのは、
「塗った直後にきれい」よりも、
「数年後に、問題が起きていない」こと。
そのために、工程を省略せず、必要なら一度戻ってやり直す判断もします。

五感による診断は、一見すると非効率で、地味に見えるかもしれません。
しかしその積み重ねこそが、保証に値する品質を“現場でつくる”唯一の方法だと考えています。

職人の五感とは、
勘でも、感覚論でもありません。
住まいを長く守るために磨かれた、実務に基づく判断力です。
小林塗装はこれからも、その五感と理屈の両輪で、責任の持てる外壁塗装を続けていきます。
